近两年新能源汽车销量走高,相应的电动汽车维修技术需求变大,但令很多汽修师傅头疼的是,优质的学习资料还是很难找到~


不过小编有办法~今天又从车店长的维修资料库里找到了宝,再给大家送上一波超精干货——电动汽车电机系统故障快速判断方法!分为可恢复故障和不可恢复故障(需重新上电),共20例,请您细读~


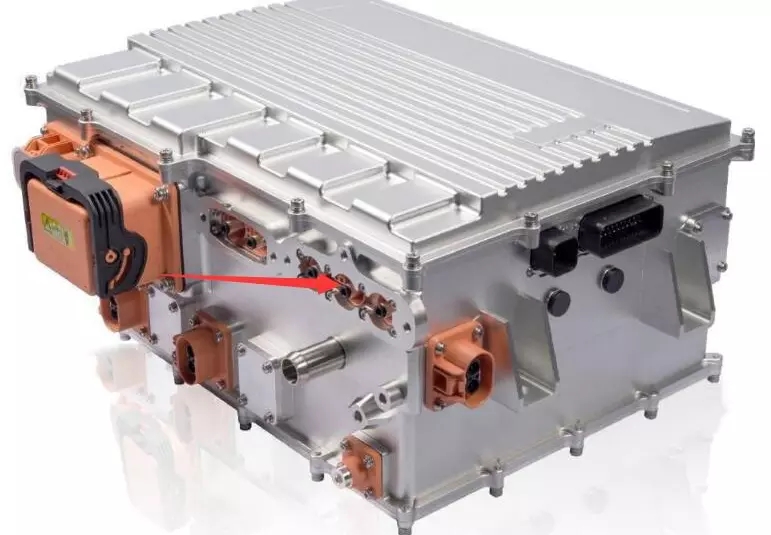

一、可恢复故障

(一)直流电压高报警

警示描述:直流电压高报警

临界阈值:>387V(<387V恢复)

故障可能原因:控制器损坏

解决方法:更换控制器


(二)12V欠压报警

警示描述:12V欠压报警

临界阈值:<9V

故障可能原因:蓄电池电压过低或者控制器低压接口电压过低

解决方法:

1、检查蓄电池电压,给蓄电池充电;

2、检查控制器低压接口;



(三)电机超速报警

警示描述:电机超速报警

临界阈值:

>9400rpm(D档, <9300rpm恢复),

>2500rpm(R档,<2400rpm恢复)

故障可能原因:

1、信号线插头松动;

2、控制器损坏;

解决方法:

1、检查信号线插头;

2、更换控制器;


(四)电机过热报警

警示描述:电机过热报警

临界阈值:>120℃(限功率)


故障可能原因:

1、温度传感器线束连接松动;

2、冷却系统工作异常;

3、电机本体损坏;

解决方法:

1、检查信号线插头;

2、检查冷却液是否充足,水泵是否正常工作,冷却管路有堵塞或堵气;

3、更换电机;



(五)控制器过热报警

警示描述:控制器过热报警

临界阈值:>75℃(限功率)

故障可能原因:

1、温度传感器线束连接松动;

2、冷却系统工作异常   ;

3、电机本体损坏;

解决方法:

1、检查信号线插头;

2、检查冷却液是否充足,水泵是否正常工作,冷却管路有堵塞或堵气;

3、更换电机;



(六)控制器欠压报警

警示描述:控制器欠压报警

临界阈值:<245V

故障可能原因:

1、动力电池电压过低;

2、动力电池或主继电器频繁通断;

解决方法:动力电池充电



(七)电机温度传感器故障

警示描述:电机温度传感器故障

临界阈值:1NA(MCU限制1/3Tmax)

故障可能原因:电机低压接头松动或者电机温度传感器损坏

解决方法:检查电机低压插头或者更换电机



(八)控制器温度传感器故障

警示描述:控制器温度传感器故障

临界阈值:NA(MCU限制1/3Tmax)

故障可能原因:控制器低压接头松动或者控制器温度传感器损坏

解决方法:检查控制器低压插头或者更换控制器


(九)CAN通讯故障

警示描述:CAN通讯故障

临界阈值:连续5个周期未收到CAN 报文


故障可能原因:未收到整车控制器信号

解决方法:检查CAN电路连接是否正常,或者更换控制器


(十)无低压电源12V

警示描述:无低压电源12V

故障可能原因:

1、保险丝损坏;

2、电源线断路;

解决方法:

1、检查控制器12V 所对应的保险丝是否完好,如果保险丝损坏,更换保险丝;

2、检查保险丝至12V 电源线是否断路,如果保险丝至12V 电源线断路,对相关线束进行维护;


(十一)电机停机或降功运行

警示描述:电机停机或降功运行

故障可能原因:

1、当控制器监测到驱动电机温度传感器显示:

120℃≤温度<140 ℃时,降功率运行;

温度≥140 ℃时,降功率至0 ,即停机;

2、当控制器监测到散热基板板温度为:

温度≥85 ℃时,超温保护,即停机;

85 ℃≥温度≥75 ℃时,降功运行;

解决方法:

1、检查水位是否正常;

2、检查水泵是否循环;

3、检查电子线运转是否正常;


二、不可恢复故障(需重新上电)

(一)直流母线过流故障

警示描述:直流母线过流故障

临界阈值:>300A

故障可能原因:控制器损坏

解决方法:更换控制器



(二)直流母线过压故障

警示描述:直流母线过压故障

临界阈值:>403V

故障可能原因:控制器损坏

解决方法:更换控制器


(三)相电流过流故障

警示描述:相电流过流故障

临界阈值:>360A(峰值)

故障可能原因:

1、电池或主继电器频繁通断;

2 、控制器损坏;

解决方法:

1、检查相关部件电路;

2、更换控制器;


(四)电机超速故障

警示描述:电机超速故障

临界阈值:>9600rpm(D档)

故障可能原因:

1、信号线插头连接松动;

2、控制器损坏;

解决方法:


1、检查信号线插头;

2、更换控制器;


(五)电机过热故障

警示描述:电机过热故障

临界阈值:>150℃

故障可能原因:

1、温度传感器线束连接松动;

2、冷却系统工作异常;

3、电机本体损坏;

解决方法:


1、检查信号线插头;

2、检查冷却液是否充足,水泵是否正常工作,冷却管路堵塞或堵气;

3、更换电机;


(六)控制器过热故障

警示描述:控制器过热故障

临界阈值:>90℃

故障可能原因:

1、温度传感器线束连接松动;

2、冷却系统工作异常;

3、电机本体损坏;

解决方法:

1、检查信号线插头;

2、检查冷却液是否充足,水泵是否正常工作,冷却管路堵塞或堵气;

3、更换电机;


(七)IGBT故障

警示描述:IGBT故障

临界阈值:N/A

故障可能原因:控制器损坏

解决方法:更换控制器


(八)旋转变压器故障

警示描述:旋转变压器故障

临界阈值:N/A

故障可能原因:

1、信号线插头松动

2、旋变损坏

解决方法:


1、检查信号线插头,测量电阻值

2、更换电机



(九)相电流传感器故障

警示描述:相电流传感器故障

临界阈值:N/A

故障可能原因:控制器损坏

解决方法:更换控制器
